冬季是管道施工事故的多發(fā)性季節(jié)。由于PPR本身材料性能決定其在冬季氣溫較低的情況下:施工、裝卸、運(yùn)輸?shù)纫幌盗羞^程中容易出現(xiàn)不同程度管材管件破裂、斷裂等情況。在此環(huán)境下,不但對(duì)管道工程施工有較大影響,而且施工難度加大,為確保用戶管道施工安全,有效防止因冬季管道施工漏水而造成的麻煩和不必要的損失,現(xiàn)將蘇優(yōu)PPR管材冬季施工注意事項(xiàng)歸納如下,一定要重視哦。
1、PPR材料的特性在低溫下表現(xiàn)為低溫脆性。在外力作用下,當(dāng)外力大于其承受極限時(shí),極有可能產(chǎn)生破裂等現(xiàn)象。國家《建筑給水聚丙烯管道技術(shù)規(guī)范》GB-T18742.2-2003對(duì)此有詳細(xì)說明,因此在冬季施工應(yīng)注意PPR的冷脆性。
主要表現(xiàn)形式:受力部位不同而產(chǎn)生不同情況的破裂,管材破裂主要在搬運(yùn)或施工中受外力強(qiáng)沖擊所致。一般外表不易察覺,常出現(xiàn)在管件連接處,讓人誤認(rèn)為是焊接質(zhì)量問題及沙眼。因在外部受力,裂縫外緊內(nèi)張,一般還能承受2-4KG的供水壓力,誤以為焊接質(zhì)量存在問題。有時(shí)用戶在管道通水后短期內(nèi)沒有發(fā)現(xiàn)漏水線下,一段時(shí)間后才漏水。管道在連接前,端部宜去掉受損部分,安裝完畢及時(shí)做好管道的水壓試驗(yàn)。
2、管材搬運(yùn)。低溫時(shí)PPR管道脆性很強(qiáng),故在運(yùn)輸、搬運(yùn)、裝卸時(shí)要做到輕裝輕放。嚴(yán)禁拋、摔、拖、滾等現(xiàn)象,此時(shí)所造成管材及管件破裂及暗傷不易發(fā)現(xiàn),只有通過水壓試驗(yàn)才能夠發(fā)現(xiàn)問題。

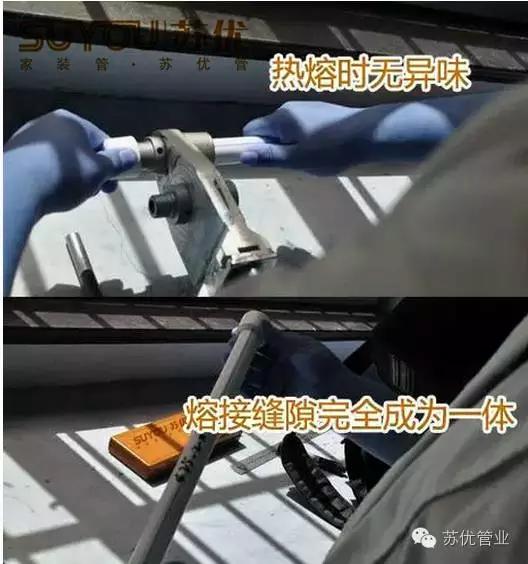

3、PPR焊接溫度260±10 ℃。嚴(yán)禁過高溫度焊接,因?yàn)楦邷囟葧?huì)使焊接頭碳化其高分子材料變質(zhì),即使水壓試驗(yàn)接口處也一時(shí)難以發(fā)現(xiàn)漏水現(xiàn)象。在近期或以后三個(gè)月甚至三年都會(huì)出現(xiàn)漏水。所以焊接溫度是管道焊接質(zhì)量的關(guān)鍵所在。當(dāng)氣溫低于5℃時(shí),應(yīng)采取保護(hù)措施,調(diào)整焊接吸熱時(shí)間。一般吸熱時(shí)間延長50%。
4、水壓試驗(yàn)。管道安裝完畢后,及時(shí)做好水壓試驗(yàn),冷水管試壓壓力為工作壓力的1.5倍,但不得小于0.9MPA,熱水管試壓為工作壓力的2倍,但不得小于1.2MPA。穩(wěn)壓時(shí)間為30分鐘,冬季水壓試驗(yàn)完畢應(yīng)及時(shí)把管道里的水放完。冬季長期不用水時(shí),若無可靠保溫措施,也應(yīng)將管道內(nèi)的水放完,防止凍裂和脹裂管道。
想要了解更多關(guān)于專業(yè)PPR知識(shí)的文章,請(qǐng)點(diǎn)擊關(guān)注二維碼
